Адаптер дуги ИДМ-20, ИДМ-40 (SC-20, SC-40) - импульсно-дуговой метод


Предлагаем к поставке присоединительное устройство ИМД (альтернативные названия SC-40 (20): 40 или 20 кВ,  в зависимости от исполнения), предназначенный для определения расстояния до места повреждения кабеля импульсно-дуговым методом (метод Arc Reflection). Устройство присоединительное SC ИМД


Устройство работает совместно с генератором высоковольтных импульсов электролаборатории любого типа и позволяет определить расстояние до места повреждения кабеля (в т.ч. из сшитого полиэтилена) без использования прожига.

Производство и применение устройства в составе передвижной ЭТЛ защищены Патентом РФ на Полезную модель.

Описание импульсно-дугового метода ОРМП кабеля:

Импульсно-дуговой метод позволяет определить расстояние до места повреждения кабеля до 7 км с точностью 0,5 м.

патент на присоединительное устройство ИДМ

Сущность импульсно-дугового метода заключается в одновременном воздействии на кабельную линию высоковольтным импульсом и одновременном измерении методом импульсной рефлектометрии. При подаче импульса от источника высокого напряжения к кабельной линии через присоединительное устройство в месте высокоомного дефекта возникает пробой, образуя дуговой разряд. За счет индуктивности устройства, ток дуги поддерживается в течении определенного времени. При этом электрическое сопротивление дуги близко к нулю (короткому замыканию).
Импульсный рефлектометр подключается через присоединительное устройство. Зондирующие импульсы от рефлектометра поступают в кабельную линию, а отраженные - возвращаются в рефлектометр.
Преимуществом импульсно-дугового метода является использование его для определения расстояния до места сложного (высокоомного) повреждения.

Характеристики основной модификации устройства "ИДМ" (20 kV):
Величина входного импульса тока, кА, не более: 50
Величина выходного напряжения сигнала, В, не более: 50
Напряжение питания: 220В, 50Гц,
Габаритные размеры блока (без учета выводов и клемм), мм: 480 х 220 х 450
Масса устройства, кг, не более: 15

Технические характеристики блока акустики (генератора высоковольтных импульсов), позволяющие работать с устройством:
Максимальное напряжение импульса - 22 кВ,
Рекомендуемая энергия импульса - 1000...3500 Дж

Комплект поставки:
1. Присоединительное устройство "ИДМ" (адаптер дуги, встроенный переключатель режима "Акустика" - "ИДМ" 20 кВ, каналы "сигнал" и "синхронизация" с рефлектометром) - 1 шт.
2. Рефлектометр (по заказу) - 1 шт.
3. Паспорт ( в т.ч. указания по монтажу) - 1 шт.

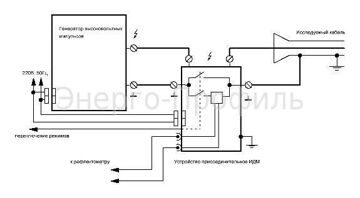

Функциональная (рекомендуемая) схема подключения устройства

подключение адаптера ИДМ

Устройство типа ИДМ-20 (SC-20(40), адаптер дуги, присоединительное устройство ИДМ) может быть внедрено в состав "кабельной" и "универсальной" электролаборатории любого типа.
Внедрение адаптера дуги в состав электролаборатории производится самостоятельно и

не требует специальной доработки электролаборатории
.

Для подключения комплекса необходимо электропитание 220В, 50 Гц.

Работа генератора высоковольтных импульсов с адаптером ИДМ (FVL-формат)
